TN-AccuSizer SPOS系统和Nicomp DLS粒度仪安装要求

AccuSizer® SPOS系统和Nicomp® DLS系统

安装要求

本技术说明旨在帮助客户为安装新的 AccuSizer® SPOS 或 Nicomp® DLS 实验室仪器提前做好准备。本文档中介绍的型号包括 AccuSizer SIS、AccuSizer AD、AccuSizer APS 和 Nicomp 系统。客户通常需提供计算机来运行这些仪器，连接打印机用于打印报告。正确安装软件需要完整的管理权限。所有仪器的安装和操作都需要经过过滤的去离子水。水的清洁度至关重要，如果背景颗粒计数过高，可能会使得安装不成功或延缓安装进度。

计算机要求

客户通常会提供计算机运行这些仪器，打印机来打印纸质报告，因此请准备好这些进行安装。

请提供具有 Windows 7 或更高版本操作系统、80 GB 或更高的硬盘驱动器、2 GB RAM 以及两个或更多的 USB 端口计算机。

需要完整管理员权限才能正确安装软件。建议在安装过程中有 IT 代表，以帮助在公司内部网络内进行故障排除。

图1. AccuSizer SIS系统

ACCUSIZER SPOS系统安装

安装要求

所有AccuSizer系统都由传感器、计数器和进样器组成。传感器安装在进样器内部。计数器和进样器需要的工作台空间，通常约90厘米（3英尺）。这不包括计算机、显示器和键盘所需的空间。

计数器尺寸为30 cm 宽×46 cm 长×18 cm 高（12"宽×18"长×7"高）。

图 1 和图 2 有助于直观地显示空间需求。

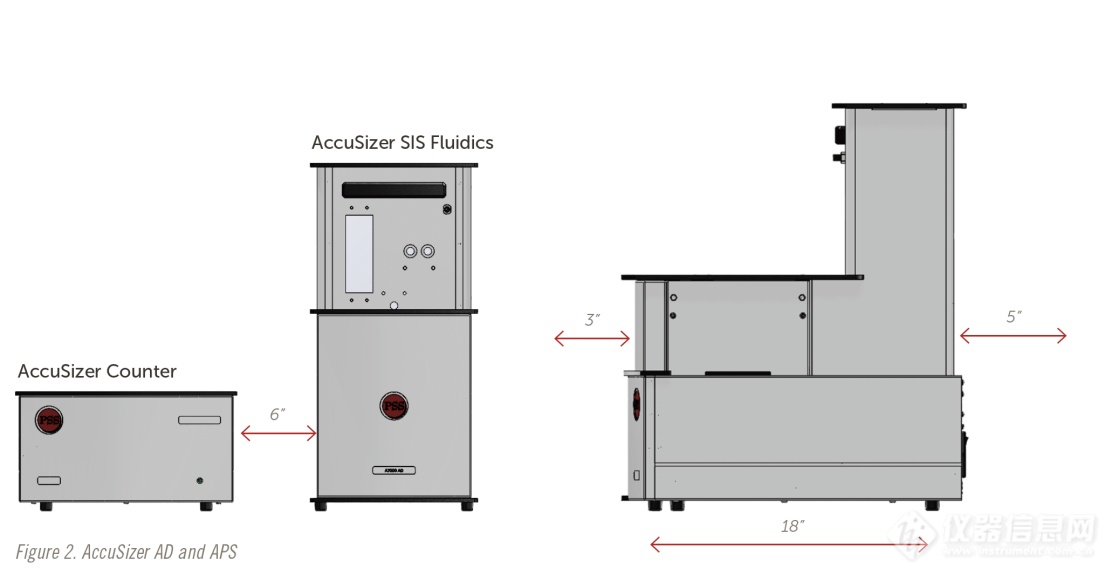

图2.AccuSizer AD 和 APS系统

将 AccuSizer 计数器放置在采样器的右侧或左侧。AccuSizer 计数器和采样器流体之间的空间应不小于 15 厘米（6 英寸）。

重量约为 10 千克（20 磅）。

电气要求和标准

所有 AccuSizer 系统都可以从 120V 60 Hz 切换到 220V 50 Hz。仪器的金属部件通过接地保护连接接地。切勿在没有接地保护连接的情况下运行设备。

EMC性能

对由 AccuSizer SIS、AD 和 APS进样 系统以及 AccuSizer LE 传感器、AccuSizer 计数器和计算机组成的系统进行了测试，发现符合 EMC 标准：

BS EN 61326：1998、IEC 61326：1997 – “测量、控制和实验室用电气设备 – EMC 要求”。

LVD 合规性声明

这些产品上的 CE 徽章表示符合欧盟委员会指令 73/23/EEC、低电压指令（经指令 93/68/EEC、CE 标志指令）修订。

BS EN 61010-1 ：1993。– “测量、控制和实验室用电气设备的安全要求第 1 部分 – 一般要求”，并纳入修正案 A2：1995。

请注意： 强烈建议使用电涌保护器和 UPS 备用电池，尤其是当设施位于可能遇到电涌或停电的区域时。

需水量

所有 AccuSizer 系统都需要用过滤后的去离子水才能运行。强烈建议使用通过 0.2 μm 过滤器过滤后的水。如实验室去离子水不符合 AccuSizer 系统的要求，并且由于背景计数过高，水质差，可能会导致安装不成功。

AccuSizer SIS 仪器是一种注射器进样器，将样品从烧杯中向上抽取，经过传感器，然后将样品推到废烧杯中。典型样品的进样体积范围为 1 – 10 mL，因应用不同而有所差异。安装时，请至少准备 1 升 0.2 μm 过滤的去离子水。干净的 250 mL 烧杯，有助于在安装过程中用去离子水冲洗系统。

AccuSizer AD 和 APS 系统比 SIS 系统使用更多的去离子水，因为它们对高浓度样品进行自动稀释。APS 和 AD 系统自带稀释系统，稀释系统用水可直接连接加压过滤的去离子水管线或从静态储水容器中抽取去离子水（更常见）。请准备两个容器（约 10 升 [3 加仑]）用于安装;一个用于存放稀释用去离子水，一个用于接收废液。储水容器应非常干净，并装满 0.2 μm 过滤的去离子水。

这些容器通常位于仪器下方的地板上。排水管的末端必须放置在稀释容器下方至少 2 英尺处，以提供足够的重力势能来排空系统。此外，重要的是要确保排水管不会淹没在排水箱中的水位以下。这可能会导致明显的背压，并且影响系统排空。

自动进样器要求

AccuSizer 自动进样器是自动满足高通量测量要求的可选附件。SIS 自动进样器的空间要求仅略高于标准系统;宽 36 厘米（14 英寸）。当自动进样器与 AD 或 APS 系统适配时，需要额外 36 cm （14“） 宽的工作台空间来容纳单独的装置。

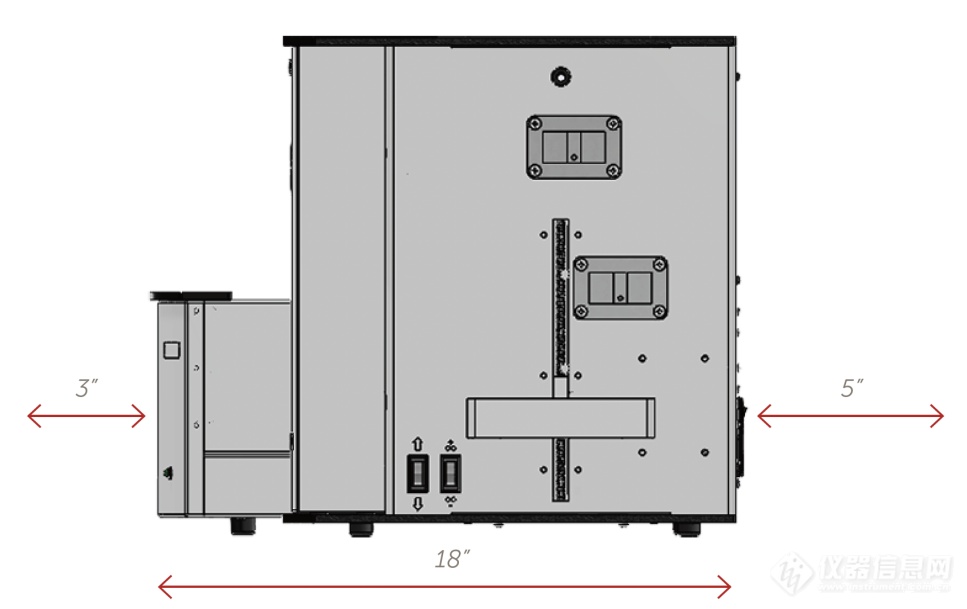

图3.AccuSizer 自动进样器物理空间要求

ACCUSIZER SPOS系统安装

安装要求

所有 Nicomp 系统都封装在一个金属箱子里。 一根 USB 电缆将仪器连接到计算机。Nicomp 系统所需的典型工作台空间宽度约为 50 厘米（20 英寸）。这不包括计算机、显示器和键盘所需的空间。强烈建议在仪器附近增加样品制备空间。

Nicomp 系统的尺寸为 43 厘米宽× 60 厘米长× 25 厘米高（17 英寸宽× 24 英寸长× 10 英寸高）。重量约为 25 公斤（55 磅）。

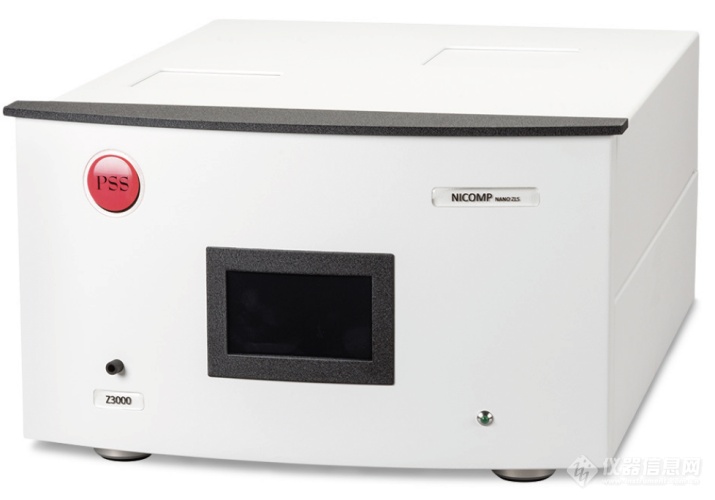

图4.Nicomp 系统

如果购买了自动稀释选项，请使用 0.2 μm 过滤后去离子水进行稀释。

结论

如果您在安装前需要其他信息，请您联系上海奥法美嘉科技有限公司，Entegris (PSS)产品中国区售后服务团队。希望本文内容对您的安装规划有所帮助，加快您的安装过程。
