半导体行业应用专题 | AccuSizer A7000SIS在TMAH显影液颗粒洁净度检测中的应用

本文隶属于半导体行业应用专题，全文共 2445字，阅读大约需要 8分钟

摘要：TMAH显影液颗粒污染是导致光刻图形桥接、断线、线宽异常的核心诱因，是制约先进制程晶圆良率提升的关键因素。传统动态光散射及激光衍射存在亚微米颗粒漏检、大颗粒灵敏度不足、检测需稀释易引入二次污染等问题，无法满足高纯电子药液精细化管控要求。本文采用AccuSizer A7000SIS单颗粒光学传感（SPOS）检测技术，开展0.5～400 μm全粒径的检测研究，系统完成新液来料检验、产线循环监测、滤芯效能验证、再生液品质评价四大工艺场景测试。试验结果表明：该设备可精准识别0.5～3 μm光刻胶微凝胶、5 μm以上滤膜碎屑及树脂团聚颗粒，有效弥补传统检测手段短板；通过48 h连续槽液监测可精准预判药液与滤芯失效节点，PTFE滤芯对亚微米凝胶颗粒截留效率可达95.65%，二级精密再生过滤工艺可使废显影液颗粒指标恢复至新液准入等级。该检测方法稳定性强、数据可溯源，完全符合SEMI及国标电子化学品管控规范，可有效降低光刻工艺缺陷率，适用于8～12英寸晶圆产线批量品质管控。

关键词：光刻工艺；TMAH显影液；颗粒污染；SPOS；洁净度检测；良率提升

光刻是半导体芯片制造的核心工序，而显影是光刻环节中的核心步骤，利用显影液选择性溶解晶圆表面特定区域的光刻胶，将曝光后的潜在图形转化为可见的三维物理图案，其工艺的稳定性直接决定晶圆图形转移精度与成品良率。TMAH碱性显影液作为主流光刻配套化学品，在进料、循环喷淋、过滤回用、再生处理过程中易产生光刻胶微凝胶、滤材脱落颗粒、管路腐蚀杂质及高分子团聚物。上述微小颗粒会造成影响：

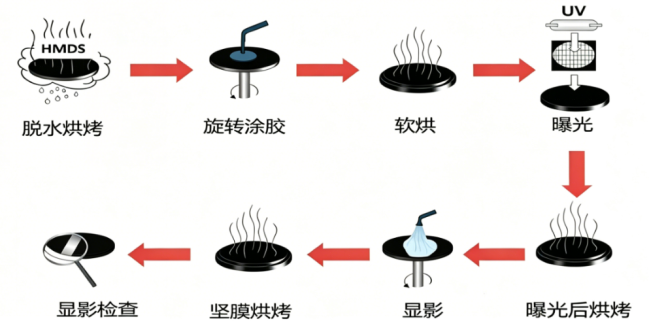

图1 显影工艺流程

（1）消耗有效 TMAH，降低药液寿命

颗粒多为含酚羟基的光刻胶残渣，会持续和OH-发生中和反应：

胶渣-OH + OH^- →→可溶性盐

持续消耗体系氢氧根，药液有效浓度持续下降，同等显影时间下出现欠显。为维持工艺，只能频繁更换显影液，耗材成本大幅上升。

（2）堵塞过滤与喷淋系统

大颗粒易堵塞循环滤芯，滤芯压差快速升高，更换频次增加；严重时堵塞喷淋臂细小喷嘴，导致晶圆局部无显影液覆盖，出现整片区域性不良。

（3）药液出现浑浊、产生二次悬浮物

胶渣颗粒长期悬浮，相互团聚形成更大絮状物，药液透光率下降，洁净度失效；团聚物沉降在储罐底部，底部药液浓度、颗粒浓度远高于上层，整片工艺均匀性失控。

（1）颗粒附着，形成点状残胶 / 图形缺陷

大颗粒落在曝光区：遮挡局部 TMAH 接触，胶无法完全溶解，产生点状残胶；

大颗粒落在未曝光区：颗粒隔离药液，冲洗不掉，后续刻蚀 / 注入会形成器件短路、断路缺陷。

（2）造成图形断线、缺口、桥连

颗粒卡在图形沟槽内，阻碍药液流动，沟槽显影不完全，出现图形缺口、断线；

颗粒堆积在密集线宽之间，溶解产物堆积搭桥，产生线与线之间桥连短路。

（3）晶圆表面划伤、微缺陷

硬质硅颗粒、滤材碎屑随喷淋高速冲刷晶圆，划伤光刻胶膜层，破坏图形侧壁；

后续 CD （Critical Dimension）量测线宽波动大，工艺稳定性差。

（4）片间差异变大，工艺窗口收缩

新液颗粒少，显影速率正常；循环久、颗粒多的药液碱被消耗，显影速率下降。

同一机台先后加工的晶圆线宽不一致，CD （Critical Dimension）均匀性超标，工艺容错窗口变小。

目前国内Fab厂对显影液颗粒管控仍普遍依赖传统检测设备。动态光散射（DLS）、激光衍射法以体积加权统计粒径，无法识别少量致命大颗粒； 0.5～1.5 μm大量缺陷微凝胶无法检出。因此，行业亟需一种可全粒径覆盖、可污染溯源、数据合规的高精度检测方案。

AccuSizer A7000SIS采用SPOS单颗粒光学传感技术，可实现0.5 μm超下限检测，适配高纯低浓度药液检测场景。本文结合行业标准与产线实测数据，系统验证该设备在显影液全流程品质管控中的应用价值，为半导体湿化学品颗粒精细化管控提供标准化技术方案。

设备采用单颗粒逐一通过传感区域的计数原理，结合双信号协同分辨粒径：光阻信号用于精准定量2 μm以上硬质大颗粒，光散射信号强化亚微米微弱颗粒识别能力，将检测下限拓展至0.5 μm。设备具备1024个数据通道精细分级能力，可输出连续粒度分布曲线，解决传统设备大小颗粒无法同步精准检测、粒度分辨率低的问题，能够有效区分微凝胶、粉尘、滤材碎屑等不同类型污染物。

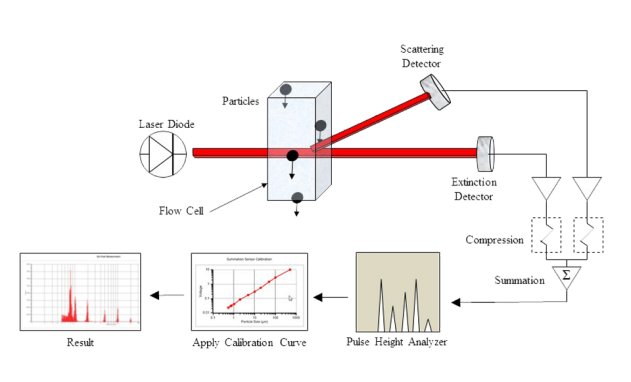

图2 SPOS原理

相较于传统检测设备，A7000SIS针对TMAH显影液高洁净、低颗粒、强碱性的工况特点具备显著适配性：

（1）微量进样体积：采用微量注射进样模式，最小进样量可低至50 μL，减少检测体积的同时也能保证数据的准确。

（2）全碱性兼容流路：整机流路采用耐碱PFA材质，可长期稳定检测新鲜TMAH原液、循环槽液、再生回用液，无管路析出、腐蚀干扰。

（3）低浓度高精度计数：适配显影液颗粒浓度低于10⁴颗/mL的超洁净工况，1024个数据通道，超高分辨率，计数重复性误差小，适合半导体高纯化学品验收标准。

（4）合规化数据管理：支持分级权限、审计追踪与电子签名，满足21CFR Part11数据追溯要求，适配半导体工厂GMP质量管理体系。

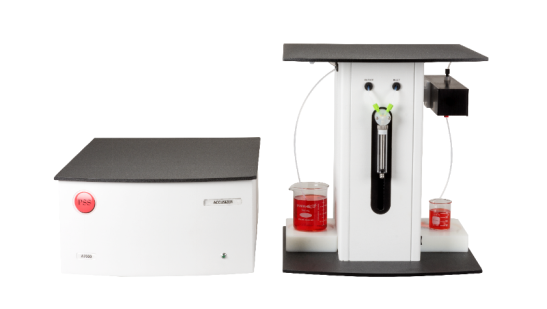

图3 AccuSizer A7000SIS仪器

结合SEMI国际标准、GB/T 46380-2025电子级湿化学品国标及12英寸先进制程内控规范，显影液以0.5 μm为核心管控粒径，分场景、分粒径建立分级阈值，具体管控标准如表1所示。

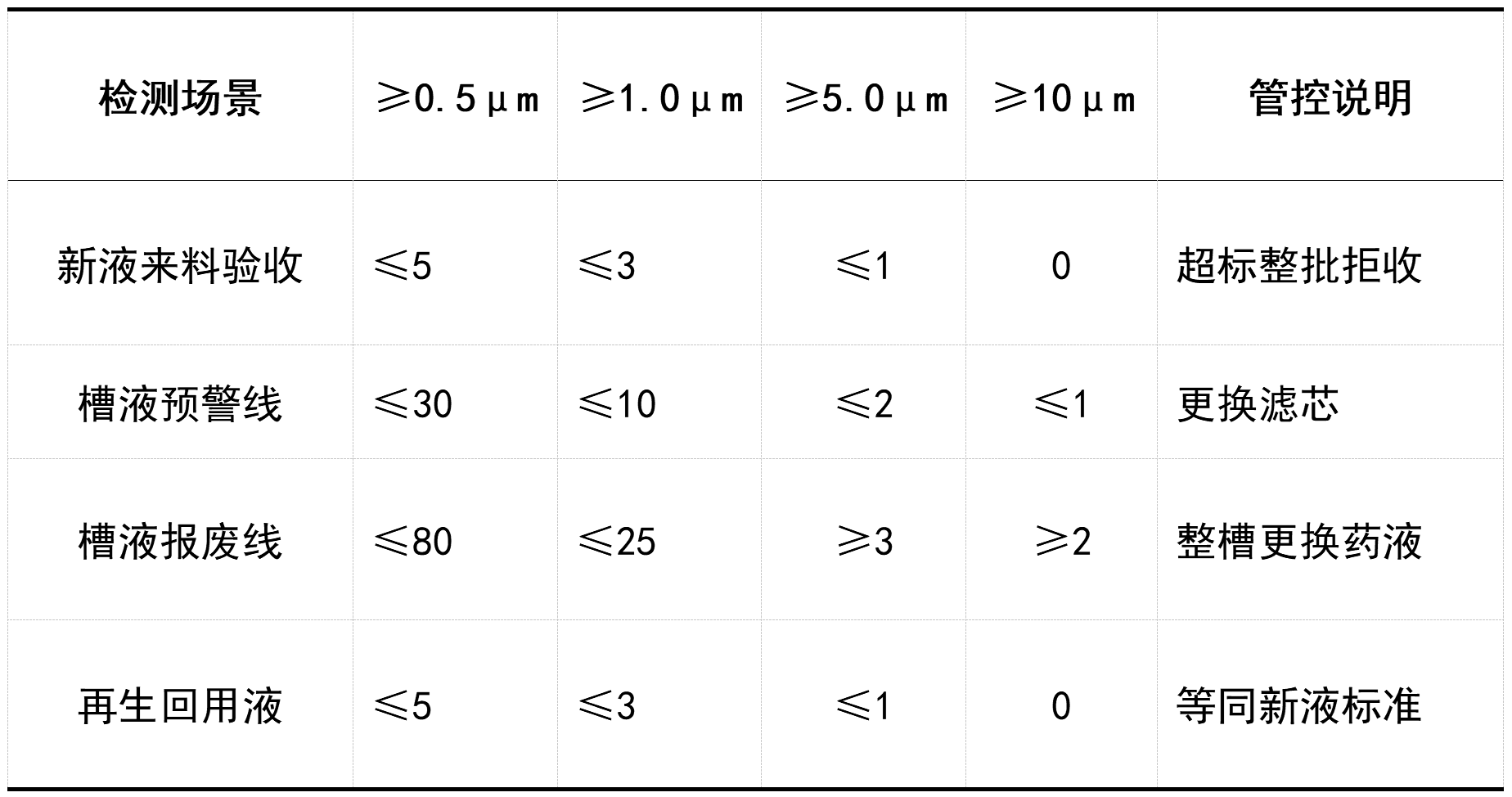

表1 半导体TMAH显影液分场景颗粒管控阈值（颗/mL）

选取3批次商用2.38%电子级TMAH显影液进行检测，平行测试3次取平均值，检测结果如表2所示。

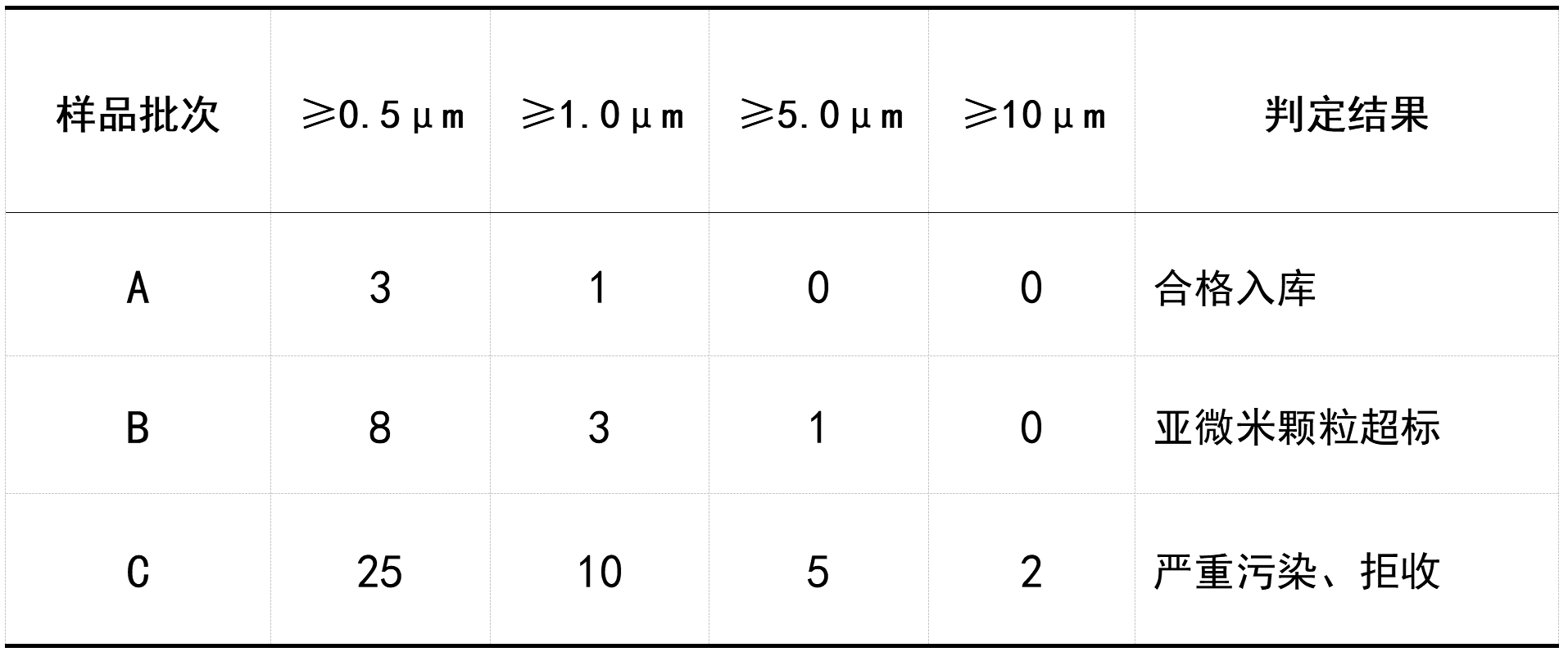

表2 不同批次新液来料颗粒检测数据（颗/mL）

测试结果表明：批次A各项指标满足12英寸制程准入标准；批次B主要为0.5 μm左右微凝胶超标，属于隐性污染；批次C检出粗大颗粒，存在严重工艺风险。传统设备无法精准分辨亚微米超标问题，而A7000SIS可实现分级精准判定，有效拦截来料品质隐患。

针对12英寸28 nm光刻产线显影槽开展48 h连续跟踪监测，每8 h取样检测，颗粒浓度随运行时长变化如表3所示。

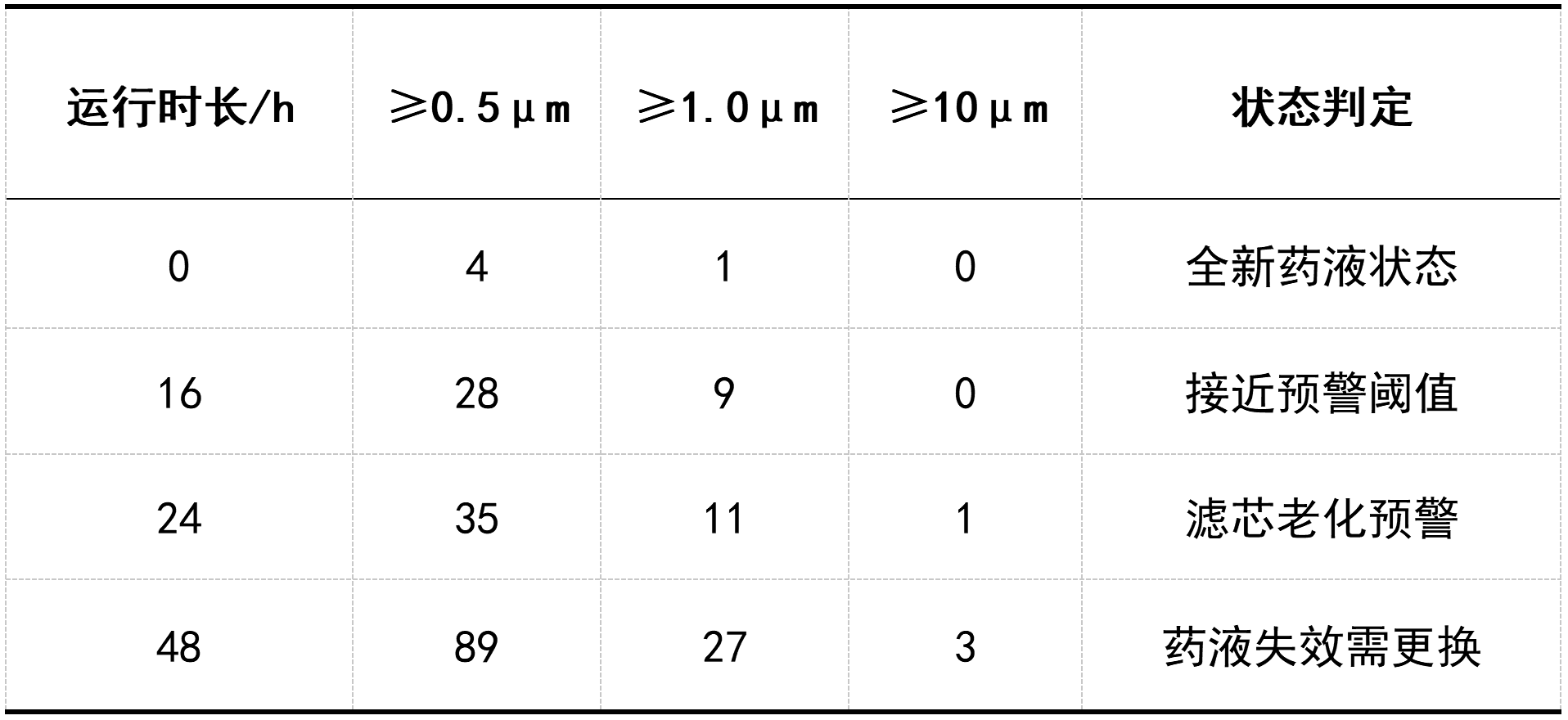

表3 显影槽循环过程颗粒变化数据（颗/mL）

随着循环时间增加，光刻胶持续析出微凝胶，颗粒浓度呈显著上升趋势。在24 h可提前捕捉滤芯老化信号，48 h达到工艺报废标准。该数据可用于建立药液寿命模型，实现耗材更换由“定时更换”向“状态更换”升级。

在同等污染工况下对比PTFE、尼龙、PP三种材质的精密滤芯对显影液颗粒的拦截能力，结果如表4所示。

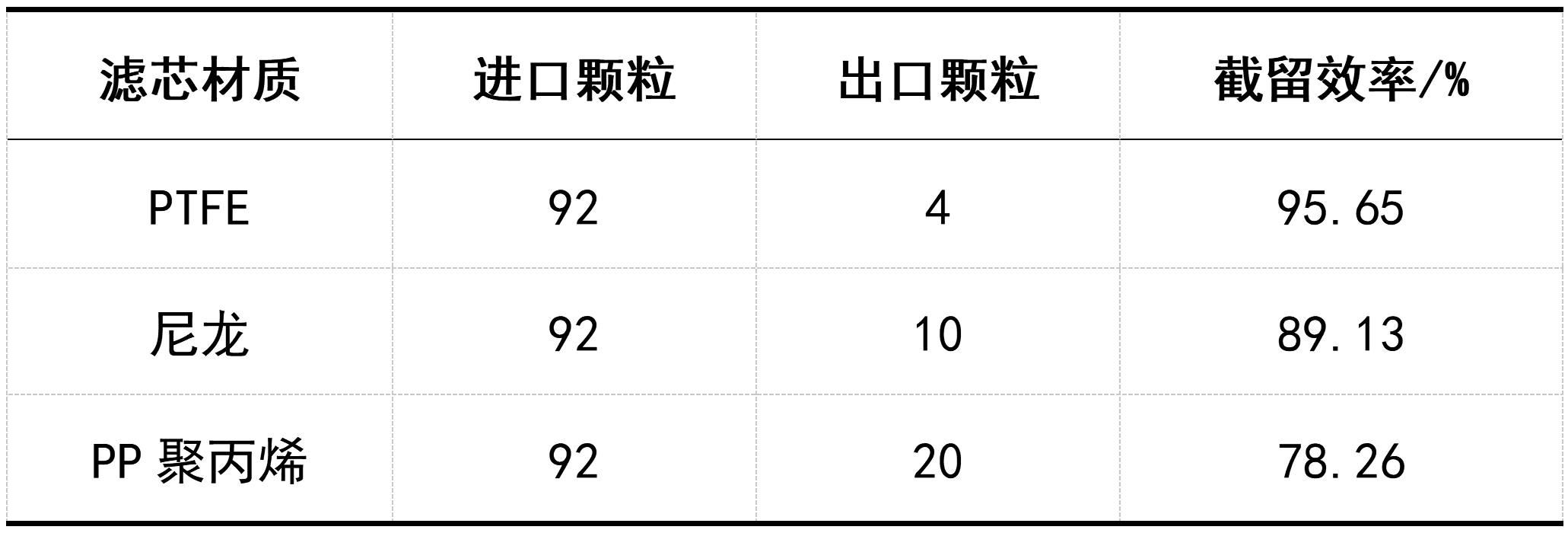

表4 三种滤芯对0.5 μm颗粒过滤效果对比（颗/mL）

PTFE滤芯对亚微米凝胶颗粒截留性能最优，无明显掉粉风险，更适配先进制程显影液高精度过滤场景；PP滤芯对微凝胶拦截能力较弱，更适用于低端制程。该结论可直接用于产线滤芯选型优化。

对比一级过滤与二级精密过滤再生工艺的处理效果，如表5所示。二级精密过滤可有效去除微凝胶与少量团聚颗粒，再生液指标完全达到新液准入标准，可稳定回用生产，有效降低化学品采购成本。

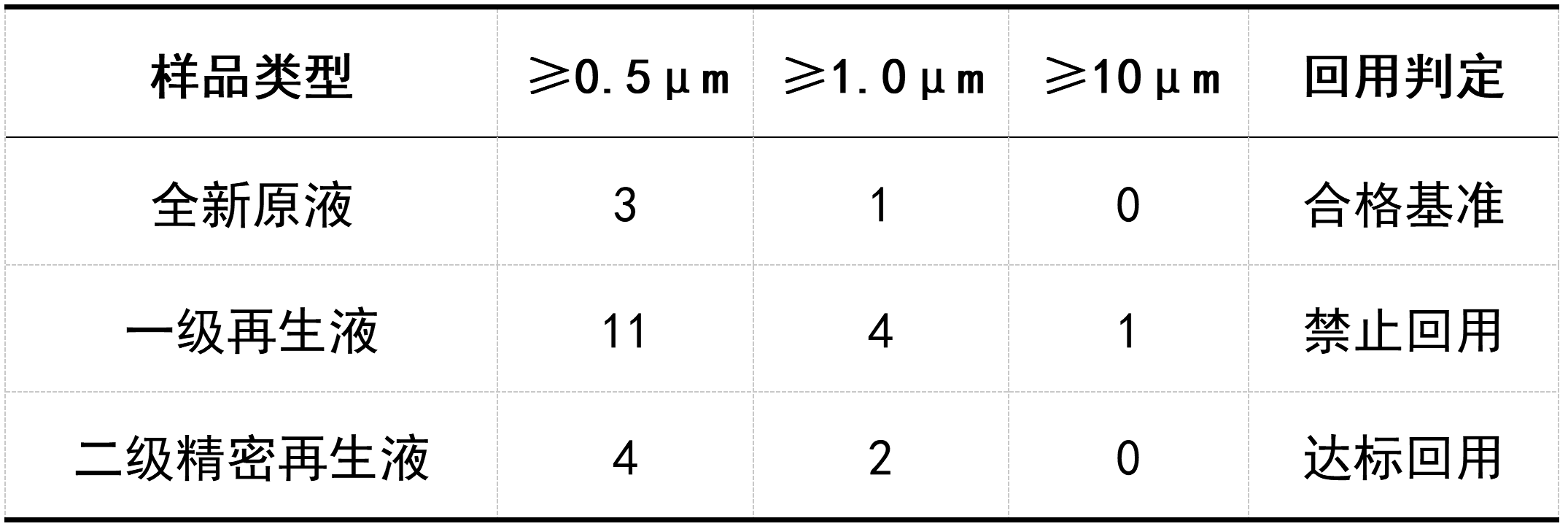

表5 不同再生工艺药液颗粒对比（颗/mL）

通过A7000SIS粒度分布特征可快速区分四类典型显影液污染物，实现精准溯源，如表6所示。

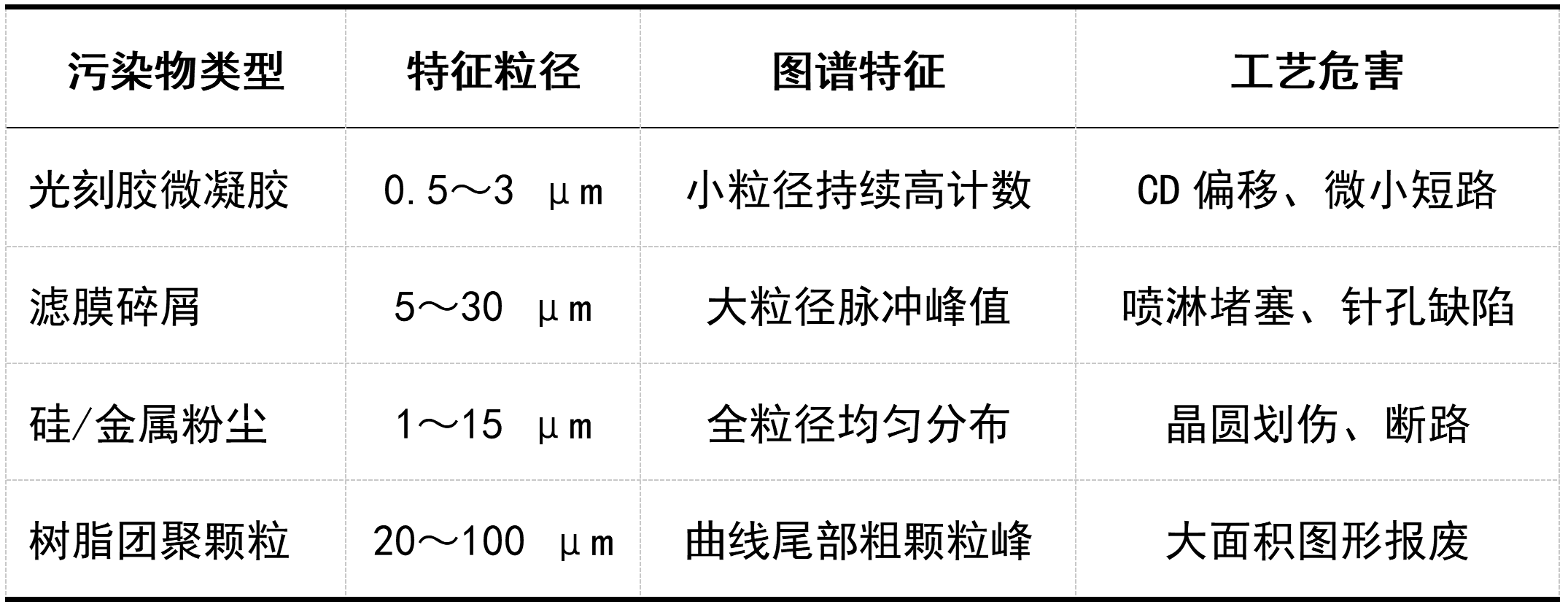

表6 显影液典型污染物特征及危害（颗/mL）

相较于传统检测方式，A7000SIS核心优势体现在三点：一是SPOS单颗粒计数可捕捉微量致命大颗粒，不会被整体平均数据掩盖；二是检测下限低至0.5 μm，覆盖先进制程主要缺陷颗粒区间；三是可原液测试，完全保留药液真实污染状态，检测数据更贴合Fab工艺管控需求。

本文基于AccuSizer A7000SIS的检测，对半导体TMAH显影液全流程颗粒洁净度进行试验。该设备依托SPOS单颗粒光学传感技术，可实现0.5～400 μm全粒径的精准检测，有效解决传统设备亚微米漏检、大颗粒不敏感、检测失真等问题。实测结果表明：设备可精准判别新液来料品质、动态监测槽液老化趋势、量化滤芯过滤性能、评价再生液回用等级，能够快速完成污染溯源与寿命预判。

该检测方案完全契合SEMI与国标电子化学品管控规范，检测数据稳定、可追溯，可有效降低光刻图形缺陷率，优化滤芯与药液更换成本，在8英寸、12英寸晶圆制造的高纯湿化学品品质管控中具备极高的工程应用与推广价值。

参考文献

[1]王磊,张军.半导体光刻化学品洁净度管控技术研究[J].半导体技术,2022,47(05):389-394.

[2]李浩然,陈铭.单颗粒光学传感技术在高纯电子药液检测中的应用[J].电子工艺技术,2023,44(02):112-116.

[3]GB/T 46380-2025,电子级湿化学品颗粒度检测方法[S].北京:中国标准出版社,2025.

[4]刘博文.TMAH显影液颗粒污染与过滤工艺优化[J].微电子学与计算机,2024,41(03):67-72.

[5]张三峰,王丽华.半导体药液颗粒检测方法对比[J].设备管理与维修,2023(18):45-47.
